Знакомство с каркасным домом. Каркас дома часть вторая.

Эта статья является продолжением серии статей о каркасном строительстве. В первой части мы с вами ознакомились с тем, что такое каркасный дом, узнали что такое каркас и как поэтапно идет его возведение. В этой части я хочу рассказать о том, как осуществляется сборка каркаса каркасного дома. Мы с вами рассмотрим все основные узловые соединения каркаса.

А какие узлы в каркасе каркасного дома нужно знать, чтобы каркас получился прочным и не развалился во время эксплуатации? Давайте перечислим все основные узлы каркаса:

Соединение закладных брусьев каркаса
Соединение брусьев нижней обвязки каркаса
Соединение угловых стоек с нижней и верхней обвязкой каркаса
Соединение вертикальных стоек с нижней и верхней обвязкой каркаса
Установка укосов (укосин)

Вот пожалуй те узлы каркаса каркасного дома на которые стоит обратить особое внимание. Далее мы с вами рассмотрим наглядно представленные способы соединения, которые проверены на многолетней практике и еще ни разу не дали отрицательного результата. Я строил свой дом как раз исходя из представленных эскизов узловых соединений каркаса.

На рисунке 1 показаны два способа угловых соединений закладных брусьев под каркас дома. Первое соединение одно из наиболее популярных и часто применяемых при строительстве рубленных домов, бань из бруса разного сечения. Соединение брусьев по первому варианту не занимает много времени, врубки сделать проще и быстрее нежели как показано на рисунке 1 во втором варианте.

Врубки по первому варианту можно сделать несколькими способами - самые популярные это с помощью ножовки по дереву с крупным зубом поперечного пиления и плотницкого топора, а так же с применением бензопилы. Вот о том, как сделать врубки с помощью бензопилы мы и поговорим, так как этот способ подходит как для первого так и для второго вида врубок.

Для того, чтобы сделать врубки с помощью бензопилы необходимо выполнить несколько простых шагов:

Нанести вертикальную и горизонтальную разметку на концах брусьев согласно необходимых размеров врубки. Если брус сечением 100х100 мм, значит врубка имеет следующий размер 100 мм - это ширина до горизонтального пропила, 50 мм - это глубина пропила по вертикальной разметке.
После нанесения разметки необходимо сначала выполнить пропилы по вертикальной разметке на всех брусьях (с обоих сторон).
После того, как выполнен пункт 2, меняем положение шины бензопилы выставив шину в "горизонталь" по ее плоскости и сделать пропил по горизонтальной разметке, в результате чего получаем качественную врубку с ровными плоскостями.

Далее приступаем к следующему шагу, это сверление отверстий под крепление брусьев с помощью нагелей.

Для того, чтобы просверлить отверстия нужного диаметра - от 20 до 40 мм, можно снова использовать бензопилу. Вместо шины необходимо установить соответствующий патрон под сверла приведенного диаметра и по разметке начать сверление отверстий для установки нагелей, как показано на рисунке 1.

Отверстия делаем сквозные, чтобы нагель мог плотно войти и зафиксировал соединения двух закладных брусьев. Чтобы при вбивании нагеля в отверстия брус не лопнул на месте врубки, можно поступить так:

В той части нагеля, которая является верхом, сделать пропил на 1/2 длины нагеля, шириной около 5 мм. Это позволит нагелю сжиматься в диаметре и предотвратит растрескивание бруса в местах крепления
Чтобы обеспечить качественно фиксирование нагеля в отверстии, нужно в место пропила в нагеле вбить деревянный клин, который разожмет стенки нагеля и плотно зафиксирует его в посадочных отверстиях. Клин, как и нагель нужно изготавливать из сухой древесины, влажностью не более 10-15%, чтобы при усыхании клин не утратил свою функцию по распорке стен нагеля. В противном случае соединение брусьев ослабнет.

Таким же способом соединяете и брусья нижней обвязки каркаса дома.

При установке угловых стоек каркаса и соединением их с брусьями нижней обвязки можно двумя способами. давайте их рассмотрим чуть подробнее.

Первый способ

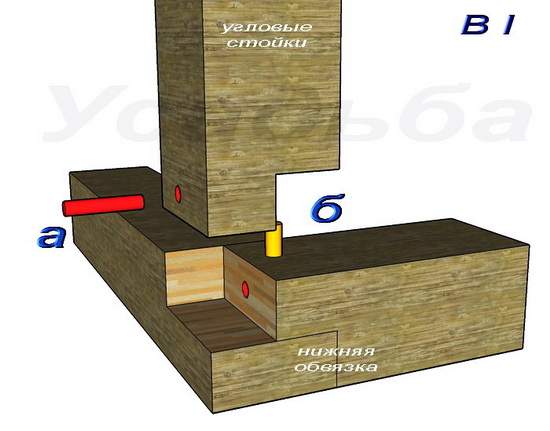

Рисунок 2

Этот способ установки стоек каркаса более часто применяется, при строительстве каркасных домов. Во всяком случае в тех местах, где я бывал и смотрел как строят дома по каркасно-рамочной технологии. И так, рассмотрим основные моменты установки угловых стоек этим способом.

Сразу обратите внимание, что на рисунке 2 нижняя обвязка, точнее соединение ее брусьев выполнено не стандартным способом. Верхняя часть врубки, перекрывает врубку нижнего бруса только на 1/2 ее ширины. Это необходимо для устройства посадочного места под стойку.
Первым действием будет установка деревянного штыря "б", это коренной нагель, установленный в глухое отверстие сделанное в брусе нижней обвязки. Глубина посадки коренного нагеля примерно 1/2 ширины бруса, но лучше сделать на 10 мм меньшей глубины, чтобы можно было сделать отверстие под боковой крепежный нагель.
Установив коренной нагель в брусе угловой стойки, нужно сделать посадочное отверстие зеркально месту установки коренного шипа. Глубина отверстия (глухого) примерно 15 см.
После того, как установка коренного нагеля закончена, следует просверлить глухое отверстие "а" в торце верхнего бруса нижней обвязки, так чтобы оно расположилось под коренным нагелем. Глубина отверстия не менее 15 см.
Далее в торце угловой стойки сверлим сквозное отверстие расположенное на одной оси с отверстием в торце бруса нижней обвязки. Устанавливаем угловую стойку на место, плотно сажаем ее на коренной нагель, после чего вбиваем крепежный нагель.

Фиксируем стойки временными укосинами. И еще, перед соединением угловой стойки и коренного нагеля, на поверхность нагеля рекомендую нанести столярный клей толщиной 1-3 мм, это создаст более надежное соединение.

Второй способ

Установка вертикальных стоек
каркаса

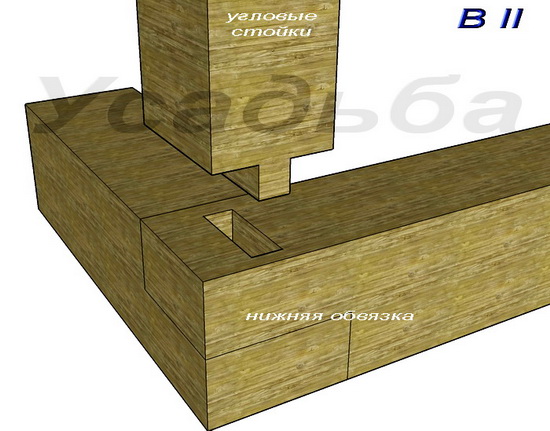

Рисунок 3

Этот способ отличается от предыдущего, тем, что вместо нагелей стойка соединяется по способу столярного соединения - шип →паз. Где паз сделан в верхнем, накладном брусе нижней обвязки, а шип сделан в основании угловой стойки.Оба способа соединения и крепления угловых стоек имеют полноправное применение, так как зарекомендовали себя с положительной стороны - прочности и качественности соединений.

В следующей части мы с вами продолжим знакомство со способами узловых соединений каркаса дома. Рассмотрим способы установки вертикальных стоек и их соединение с нижней и верхней обвязкой дома, так же остановимся на рассмотрении вопроса устройства верхней обвязки и установки капитальных укосов (укосин) в каркасе дома.
